凯斯泰尔高清混合矩阵系列

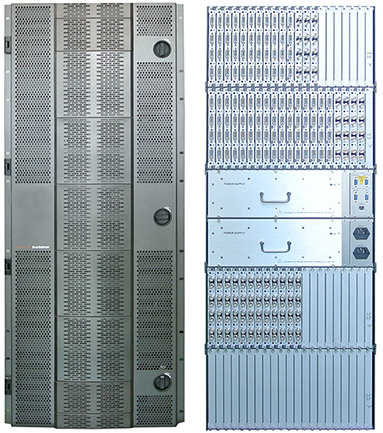

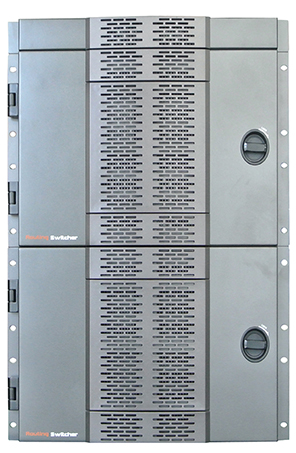

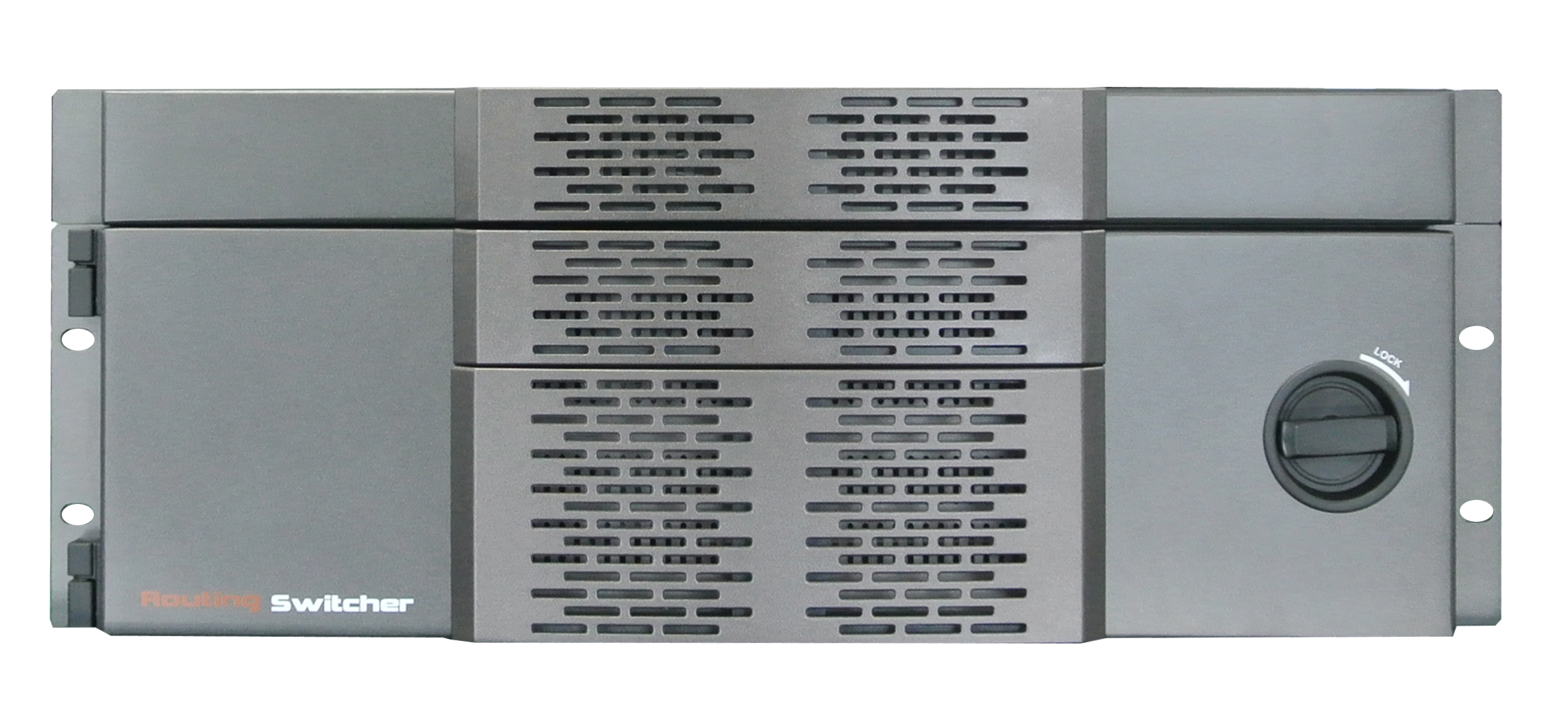

凯斯泰尔CTX-S大型高清多格式混合矩阵，采用后插板式结构。该产品支持多种视频格式信号输入输出，可以用于多个高清数字视频信号及模拟视频信号的输入、输出交换，任意一路信号的输出可以选择任意一路信号源而不会干扰其它输出，图像高保真输出。
该矩阵采用插板式结构，安装灵活方便，目前支持HDMI、DVI、SD/HD/3G-SDI、VGA、CVBS、YPbPr、OPT、HDBT信号输入，HDMI、DVI、SD/HD/3G-SDI、VGA、CVBS、YPbPr、OPT、HDBT信号输出。同时具备Ethernet及RS232通讯接口，通过专用的控制软件控制矩阵信号的切换，监测矩阵的工作状态，设置信号分辨率等。
•输入信号格式：3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS、HDBaseT；
•光纤输入信号格式：SDI、DVI、VGA、HDMI、YPbPr、CVBS；
•输出信号格式：3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS、HDBaseT；
•光纤输出信号格式：SDI、DVI、VGA、HDMI、YPbPr、CVBS；
•矩阵规模：8×8～72×72、144×144～288×288，更大规模定制；
•具有一卡两路和一卡四路的方式，可灵活配置，支持图像最高分辨率1920×1200@60Hz，并符合VESA和HDTV全部常规标准；
•向下兼容各种信号格式的分辨率和刷新频率，具有自动统一信号格式输出上屏，以及依据用户需求手动调节的倍线功能；
•光纤板卡支持单模和多模的两种模式；双绞线板卡支持HDBaseT技术；
•具有信号均衡补偿、修正、自动调节和时钟恢复功能，确保信号转换切换后无损耗；
•输出板卡具有时基校准同步功能，在切换画面的瞬间，尽最大可能保持画面的完整，保证切换瞬间画面无抖动，达到真正的“无缝”切换；
•视频信号最远传输300米、HDBaseT信号最远传输100米、光信号最远传输20千米；
•提供多种通讯方式：RS-232控制和Ethernet控制；
•提供多种控制方式：外置专用面板控制和专用软件控制；
•支持远程控制外接TX发送器、RX接收器，对HDBaseT、光纤进行参数处理；
•支持专用软件控制，实时监测矩阵工作状态，对输入、输出板卡进行参数处理；
•模块化前后插板式结构设计，信号接口与信号板卡一体化，冗余式双电源、双控制系统；
•支持带电热插拔、掉电记忆、断电保护功能，提高系统的稳定性和可靠性；
•多层线路板，保证信号极强的抗干扰能力；
•缓冲输入、输出设计，保证信号无串扰；
•90～260V/AC 50/60Hz电源，适用于全球范围。
|
型号 |
Kd-MF-144 |
Kd-MF-288 |
|
最大规模 |
144×144 |
288×288 |
|
可插卡数量 |
36块输入板卡 36块输出板卡 |
72块输入板卡 72块输出板卡 |
|
输入板卡 |
3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS DVI光纤、VGA光纤、HDMI光纤、YPbPr光纤、CVBS光纤、HDBaseT双绞线 |
|
|
输出板卡 |
3G-SDI、HD-SDI、SD-SDI、HDMI、DVI、VGA、YPbPr、CVBS DVI光纤、VGA光纤、HDMI光纤、YPbPr光纤、CVBS光纤、HDBaseT双绞线 |
|
|
信号电平 |
T.M.D.S. 2.9V~3.3V |
|
|
支持分辨率 |
最高分辨率1920×1200@60Hz |
|
|
控制接口 |
RS-485、RS-422、RS-232、TCP/IP |
|
|
功耗 |
<1500w,含板卡 |
<3000w,含板卡 |
|
高度 |
26U |
42U |
|
尺寸W×D×H |
483×503×1144（mm） |
483×503×1848（mm） |
|
电源要求 |
90～260V/AC，50/60Hz |
|
|
工作温度 |
0℃～50℃ |
|
技术指标
|
DVI |
信号幅度 |
800mVp-p ± 10% |
|
阻抗 |
100Ω |
|
|
上升/下降时间 |
<0.3TBit（20%-80%） |
|
|
均衡 |
>20m 1920×1200@60Hz（Molex TM线缆或同级线缆） |
|
|
码率 |
1.65Gbps |
|
|
DVI 1.0规范 |
DVI 1.0规范定义1920×1200@ 60Hz 分辨率 |
|
|
HDCP 1.3 |
HDCP 1.3优质内容保护协议 |
|
|
HDMI1.4规范 |
HDMI 1.4规范定义1920×1200@60Hz 分辨率 |
|
|
HDMI |
信号幅度 |
800mVp-p ± 10% |
|
阻抗 |
100Ω |
|
|
上升/下降时间 |
＜0.3TBit（20%-80%） |
|
|
均衡 |
>20m 1920×1080@60Hz |
|
|
码率 |
2.25Gbps |
|
|
VGA
|
信号幅度 |
1Vp-p ±10% |
|
阻抗 |
75Ω |
|
|
串扰 |
≤60dB @ 4.43MHz |
|
|
信噪比 |
≥56 dB（非加权），≥70 dB（加权） |
|
|
带宽 |
≥350MHz |
|
|
SDI |
信号幅度 |
800mVp-p ± 10% |
|
阻抗 |
75Ω |
|
|
上升/下降时间 |
SDI<1100ps HD-SDI<270ps 3G-SDI<135ps |
|
|
过冲 |
<5% L |
|
|
抖动 |
≤0.2UI（SDI、HD-SDI）≤0.3UI（3G-SDI） |
|
|
码率 |
270Mbps（SDI）1.485Gbps（HD-SDI）2.97Gbps（3G-SDI） |
|
|
YPbPr |
信号幅度 |
Y： 0.7 Vp-p ±10% |
|
Pb：0.35 Vp-p ±10% |
||
|
Pr：0.35 Vp-p ±10% |
||
|
阻抗 |
75Ω |
|
|
串扰 |
≤60dB@4.43MHz |
|
|
信噪比 |
≥56 dB（非加权），≥70 dB（加权） |
|
|
带宽 |
350MHz |
|
|
CVBS |
信号幅度 |
1Vp-p ±10% |
|
连接模块 |
BNC |
|
|
阻抗 |
75Ω |
|
|
串扰 |
≤-60dB@4.43MHz |
|
|
频率响应 |
±0.2dB@6MHz |
|
|
微分增益 |
±1% |
|
|
微分相位 |
±1° |
|
|
信噪比 |
≥56 dB（非加权），≥70 dB（加权） |
|
|
带宽 |
150MHz |
|
|
光纤 |
接口类型 |
LC接口 |
|
波长(1~4 ch. CWDM) |
1310nm；1550nm |
